UNSS

Descrição

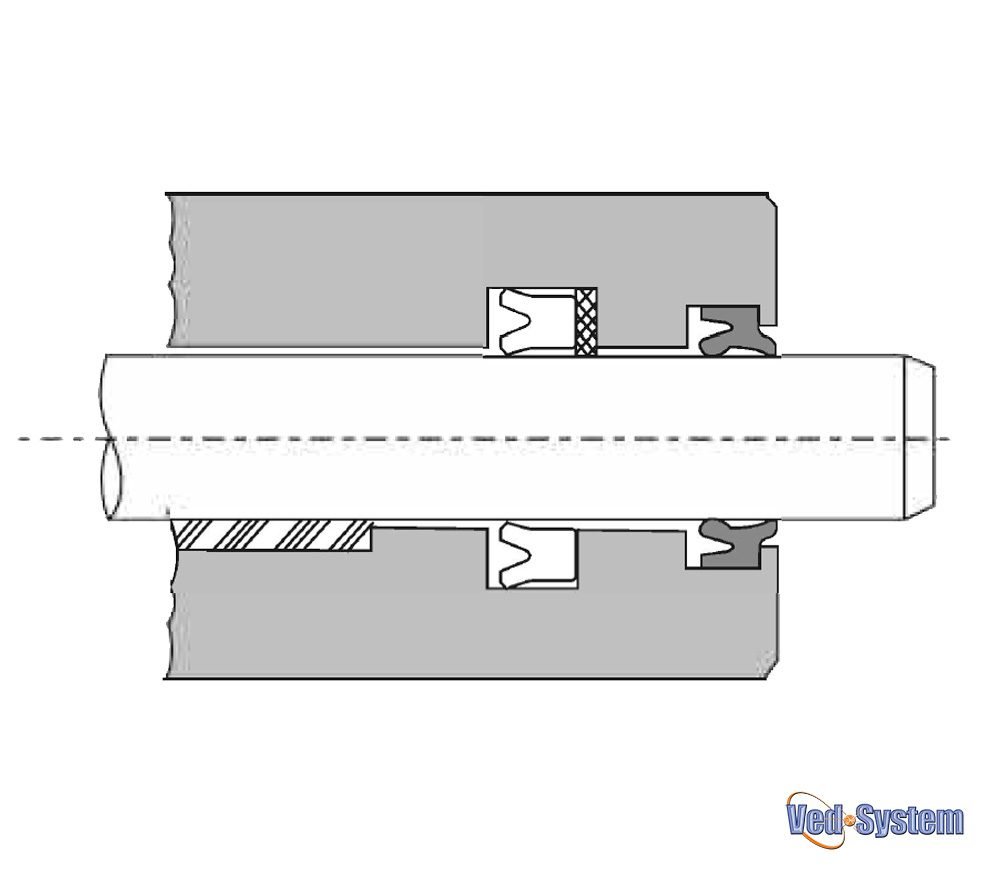

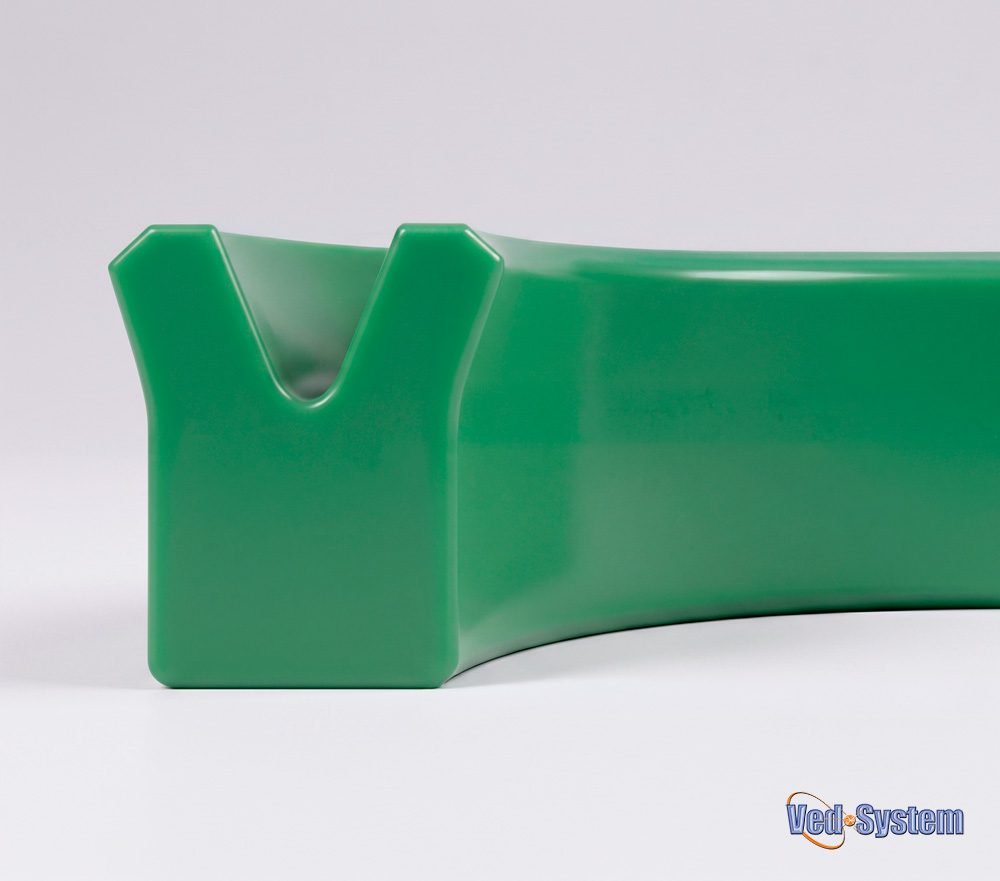

O modelo UNSS é uma vedação em formato de “U” com seção transversal
maior, projetada para aplicações de alta pressão.

Vantagens

Excelente resistência ao desgaste e desempenho contra extrusão.
Insensível a cargas de vibração e picos de pressão.
Proporciona vedação ideal em condições sem carga e de
baixa temperatura. Adequada para ambientes de trabalho
severos. Fácil de instalar.

Aplicação

A vedação MPI é utilizada principalmente para vedar êmbolos,
hastes de pistão, perfuratrizes pneumáticas, cilindros
telescópicos, máquinas de forjamento e equipamentos
hidráulicos em máquinas autopropelidas (equipamentos móveis).

Parâmetros Técnicos

Pressão de trabalho: ≤ 31,5 MPa.

Temperatura de trabalho: -30ºC a +80ºC.

Velocidade: ≤ 1 m/s.

Fluido
Óleo hidráulico à base de petróleo de uso geral,
água, emulsões.

Instalação

Para evitar danos ao lábio de vedação, devem-se
tomar precauções para evitar arestas vivas
durante a instalação.

Material
Poliuretano (TPU) 90A.

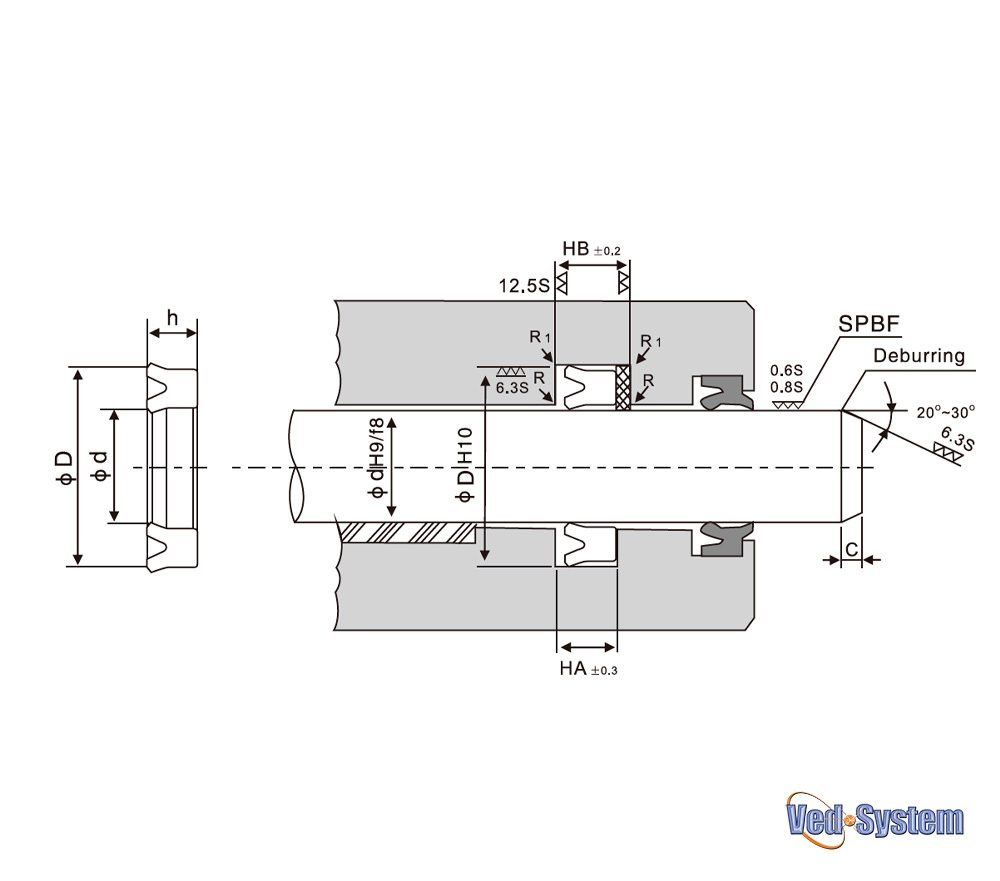

Tabela de Dimensional

Model	Diametro Interno ( d )	Diametro Externo ( D )	Altura (h)	Alojamento (HA)	Alojamento (HB)	Chanfro	Pedido MÍnimo
UNSS-6,316,38	6,3	16,3	8	9	10,5	3	300
UNSS-7,117,18	7,1	17,1	8	9	10,5	3	300
UNSS-8188	8	18	8	9	10,5	3	300
UNSS-9198	9	19	8	9	10,5	3	300
UNSS-10208	10	20	8	9	10,5	3	300
UNSS-11,221,28	11,2	21,2	8	9	10,5	3	300
UNSS-12,522,58	12,5	22,5	8	9	10,5	3	300
UNSS-14248	14	24	8	9	10,5	3	300
UNSS-15258	15	25	8	9	10,5	3	300
UNSS-16268	16	26	8	9	10,5	3	300
UNSS-18288	18	28	8	9	10,5	3	300
UNSS-20308	20	30	8	9	10,5	3	300
UNSS-22,432,48	22,4	32,4	8	9	10,5	3	100
UNSS-25358	25	35	8	9	10,5	3	100
UNSS-284310	28	43	10	11	10,5	3	100
UNSS-304510	30	45	10	11	12,5	4	100
UNSS-31,546,510	31,5	46,5	10	11	13	4	100
UNSS-355010	35	50	10	11	13	4	100
UNSS-35,550,510	35,5	50,5	10	11	13	4	100
UNSS-405510	40	55	10	11	13	4	100
UNSS-456010	45	60	10	11	13	4	100
UNSS-486310	48	63	10	11	13	4	100
UNSS-506510	50	65	10	11	13	4	100
UNSS-537312	53	73	12	13	15	5	100
UNSS-557512	55	75	12	13	15	5	100
UNSS-567612	56	76	12	13	15	5	100
UNSS-608012	60	80	12	13	15	5	100
UNSS-638312	63	83	12	13	15	5	100
UNSS-658512	65	85	12	13	15	5	100
UNSS-678712	67	87	12	13	15	5	100
UNSS-709012	70	90	12	13	15	5	100
UNSS-719112	71	91	12	13	15	5	100
UNSS-759512	75	95	12	13	15	5	100
UNSS-8010012	80	100	12	13	15	5	100
UNSS-8510512	85	105	12	13	15	5	100
UNSS-9011012	90	110	12	13	15	5	100
UNSS-9511512	95	115	12	13	15	5	100
UNSS-10012012	100	120	12	13	15	5	50
UNSS-10512516	105	125	16	17	20	5	50
UNSS-10612616	106	126	16	17	20	5	50
UNSS-11013016	110	130	16	17	20	5	50
UNSS-11213216	112	132	16	17	20	5	50
UNSS-11813816	118	138	16	17	20	5	50
UNSS-12014016	120	140	16	17	20	5	50
UNSS-12514516	125	145	16	17	20	5	50
UNSS-13015016	130	150	16	17	20	5	50
UNSS-14016016	140	160	16	17	20	5	50
UNSS-15017016	150	170	16	17	20	5	50
