UHS

UHS

Descrição

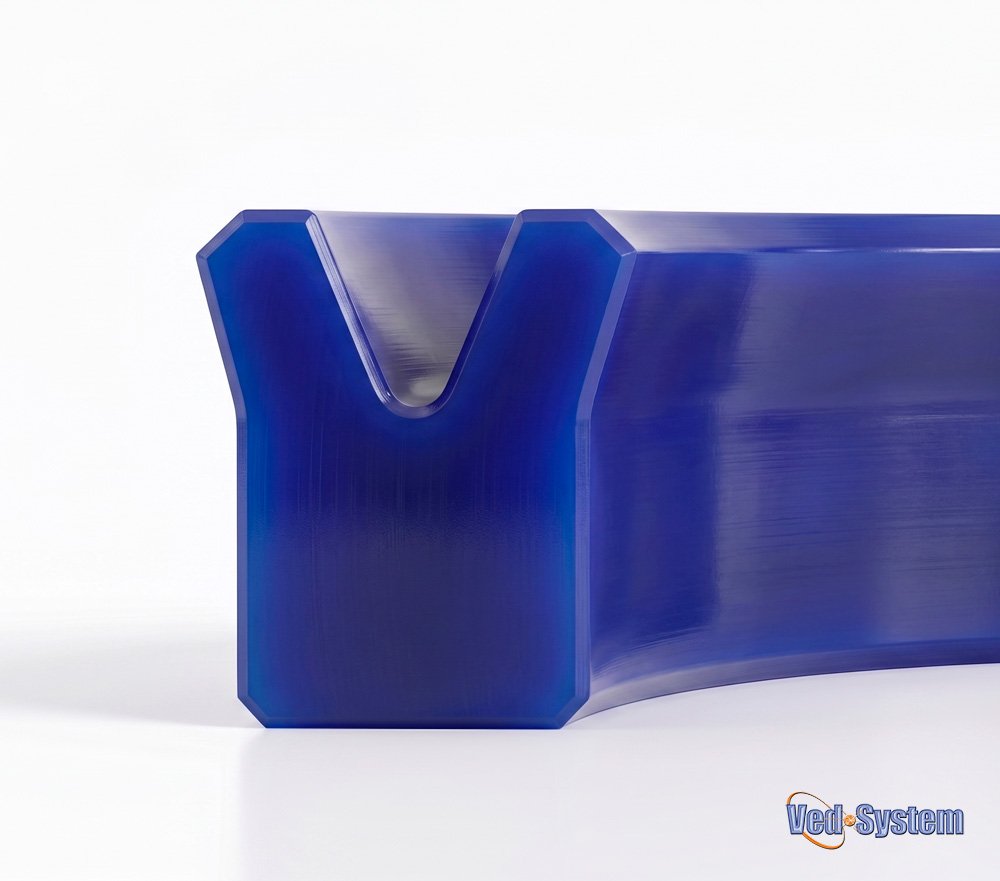

O vedador UHS é uma vedação em forma de U com uma seção transversal menor, projetada para rápido encaixe/fixação em alojamentos.

Vantagens

Excelente resistência ao desgaste e desempenho contra extrusão.
Insensível a cargas de vibração e picos de pressão.
Proporciona vedação ideal em condições sem carga e de
baixa temperatura. Adequada para ambientes de trabalho
severos. Fácil de instalar.

Aplicação

A vedação é utilizada principalmente para vedar hastes de pistão, perfuratrizes pneumáticas, cilindros
telescópicos, máquinas de forjamento e equipamentos
hidráulicos em máquinas autopropelidas (equipamentos móveis).

Parâmetros Técnicos

  • Pressão de Trabalho: Até 31,5  MPa

  • Temperatura de Trabalho: -30°C a +80°C

  • Velocidade: 1 m/s

Fluido de Trabalho : Óleo hidráulico geral à base de petróleo, água, emulsões.

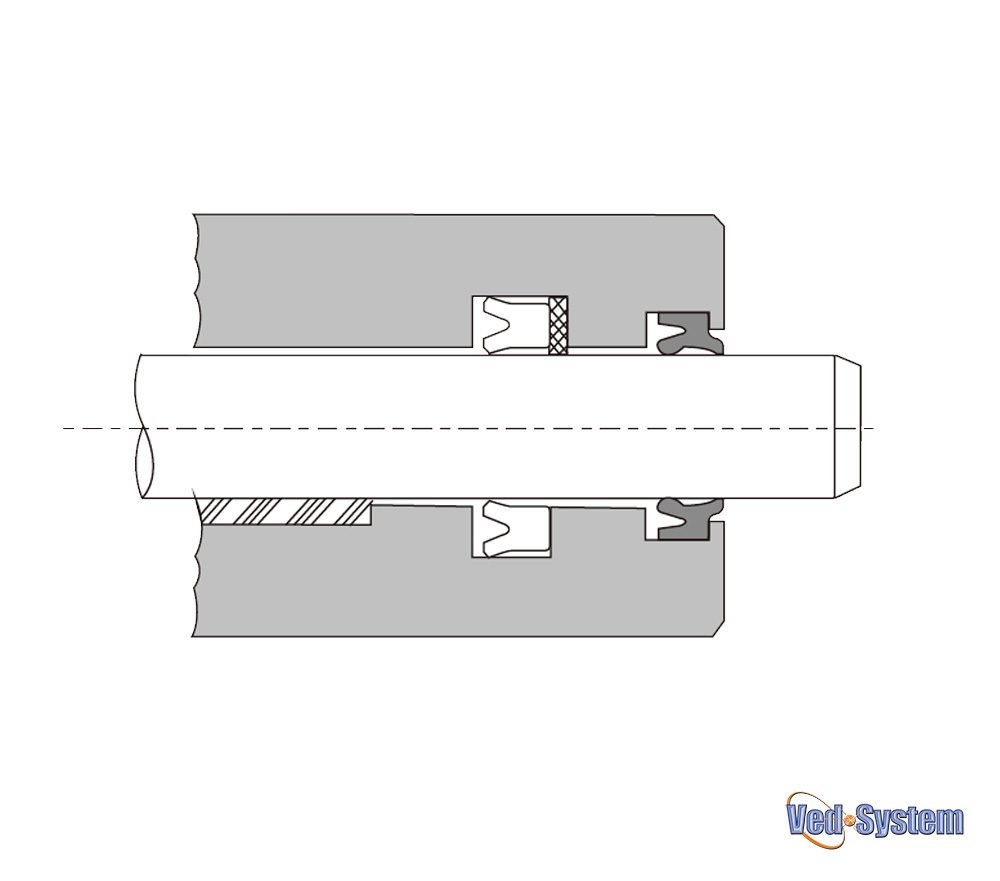

Instalação

Para evitar danos ao lábio de vedação, devem ser tomadas medidas para evitar cantos/bordas afiadas durante a instalação.

Material Poliuretano (TPU) 90A

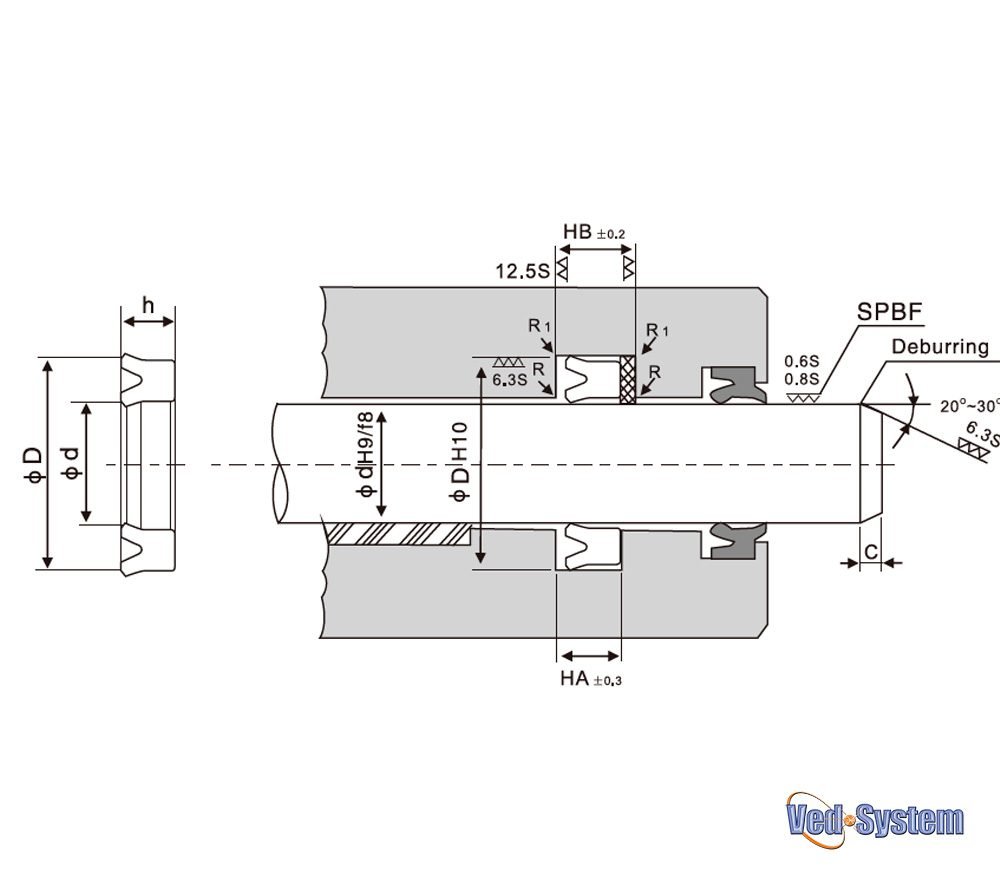

Tabela de Dimensional

Código

Diametro Interno (?d)
Diametro Externo (?D)
Altura (h)

Alojamento (HA)

Alojamento (HB)
Chanfro (C)

Pedido Mínimo

UHS11,219,25
11,2
19,2
5
5,7
7,2
2
300
UHS12,520,55
12,5
20,5
5
5,7
7,2
2
300
UHS14225
14
22
5
5,7
7,2
2
300
UHS16245
16
24
5
5,7
7,2
2
300
UHS16265
16
26
5
5,7
7,2
2
300
UHS18265
18
26
5
5,7
7,2
2
300
UHS20285
20
28
5
5,7
7,2
2
300
UHS22,4305
22,4
30
5
5,7
7,2
2
300
UHS23,531,55
23,5
31,5
5
5,7
7,2
2
300
UHS25335
25
33
5
5,7
7,2
2
300
UHS2835,55
28
35,5
5
5,7
7,2
2
300
UHS30406
30
40
6
7
9
3
300
UHS31,541,56
31,5
41,5
6
7
9
3
300
UHS32426
32
42
6
7
9
3
300
UHS35456
35
45
6
7
9
3
300
UHS35,5456
35,5
45
6
7
9
3
300
UHS38486
38
48
6
7
9
3
300
UHS40506
40
50
6
7
9
3
100
UHS45556
45
55
6
7
9
3
100
UHS45567
45
56
7
8
10
3
100
UHS50606
50
60
6
7
9
3
100
UHS53636
53
63
6
7
9
3
100
UHS55656
55
65
6
7
9
3
100
UHS56666
56
66
6
7
9
3
100
UHS58686
58
68
6
7
9
3
100
UHS60717
60
71
7
8
10
3
100
UHS60706
60
70
6
7
9
3
100
UHS63736
63
73
6
7
9
3
100
UHS65756
65
75
6
7
9
3
100
UHS67776
67
77
6
7
9
3
100
UHS70806
70
80
6
7
9
3
100
UHS71806
71
80
6
7
9
3
100
UHS75856
75
85
6
7
9
3
100
UHS80906
80
90
6
7
9
3
100
UHS851009
85
100
9
10
13
4
100
UHS871009
87
100
9
10
13
4
100
UHS901059
90
105
9
10
13
4
100
UHS951109
95
110
9
10
13
4
100
UHS981129
98
112
9
10
13
4
100
UHS1001159
100
115
9
10
13
4
50
UHS1121259
112
125
9
10
13
4
50
UHS1151309
115
130
9
10
13
4
50
UHS1251409
125
140
9
10
13
4
30
UHS1361509
136
150
9
10
13
4
30
UHS1401559
140
155
9
10
13
4
30
UHS1451609
145
160
9
10
13
4
30
