MPI

MPI

Descrição

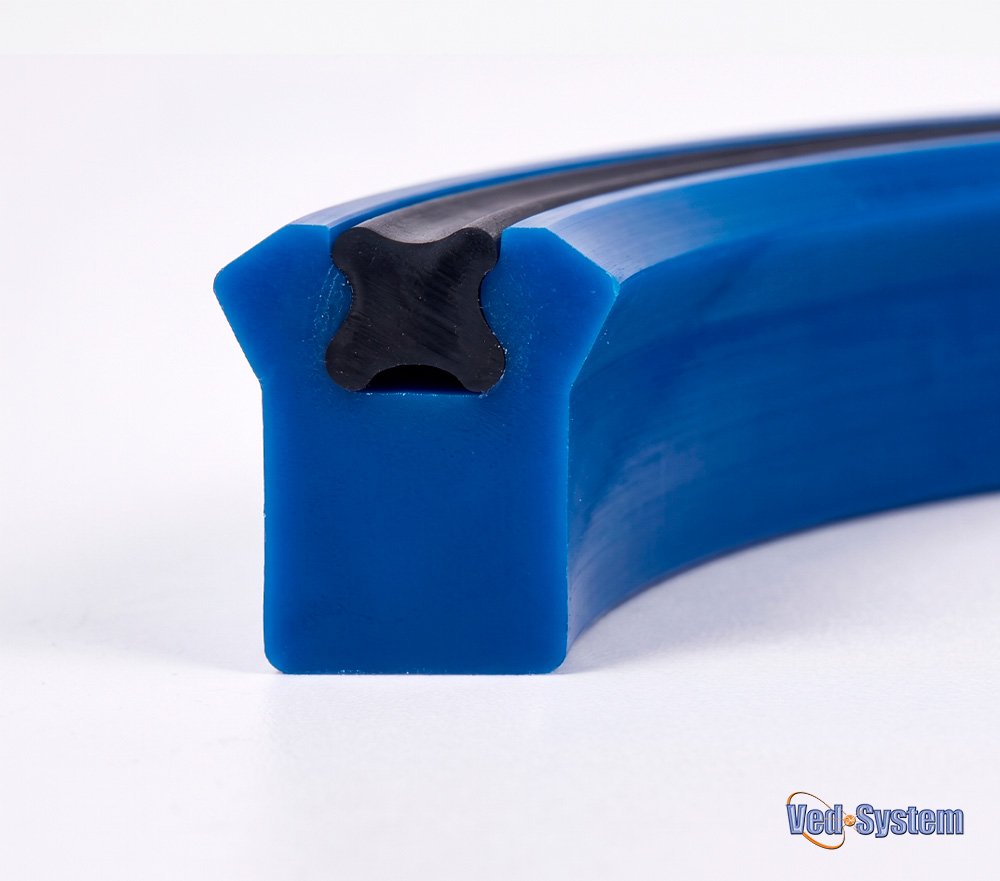

A vedação MPI é uma combinação projetada para desempenho
ideal. O anel em X (X-ring) proporciona pré-compressão em
condições de baixa pressão ou vácuo, enquanto a pressão
do sistema é transmitida através do anel em X para os lábios
de vedação da vedação em U (U-seal). À medida que a pressão
do sistema aumenta, a vedação em U se ajusta para manter
a vedação, com seu desempenho praticamente inalterado
por variações de temperatura. Além disso, quando a vedação
em U sofre desgaste ao longo do tempo, o anel em X
compensa esse desgaste, garantindo um desempenho de
vedação confiável.

Vantagens

Excelente resistência ao desgaste e desempenho contra extrusão.
Insensível a cargas de vibração e picos de pressão.
Proporciona vedação ideal em condições sem carga e de
baixa temperatura. Adequada para ambientes de trabalho
severos. Fácil de instalar.

Aplicação

A vedação MPI é utilizada principalmente para vedar êmbolos,
hastes de pistão, perfuratrizes pneumáticas, cilindros
telescópicos, máquinas de forjamento e equipamentos
hidráulicos em máquinas autopropelidas (equipamentos móveis).

Parâmetros Técnicos

Pressão de trabalho: ≤ 32 MPa. Recomenda-se o uso de
um anel de retenção quando a pressão exceder 20 MPa.

Temperatura de trabalho: -30ºC a +100ºC

Velocidade: Movimento alternativo ≤ 0,8 m/s

Fluido
Compatível com óleos hidráulicos à base de petróleo e
emulsões. Não adequada para fluidos hidráulicos
ecológicos (bio-óleos).

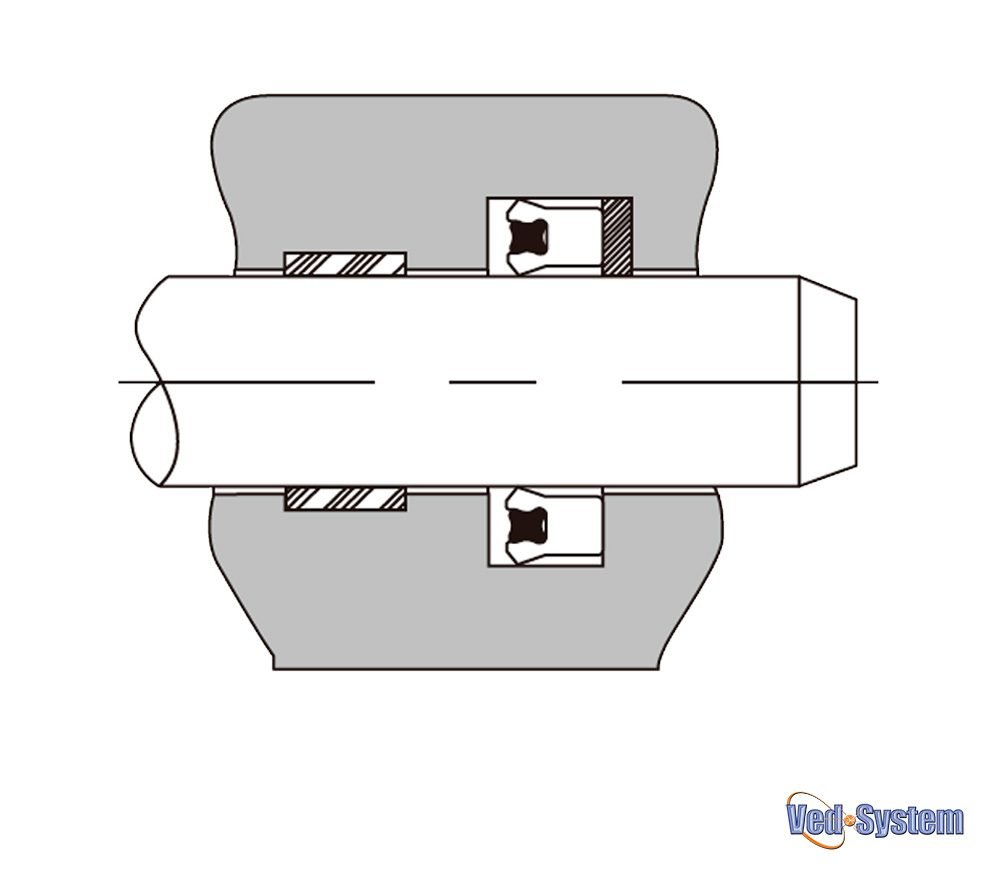

Instalação

Para garantir que os elementos de vedação não sejam
danificados durante o processo de instalação, é essencial
seguir rigorosamente os requisitos de instalação das vedações.

Material
Vedação em U: Poliuretano  (TPU) 93A
Anel em X (X-ring):  NBR 70A

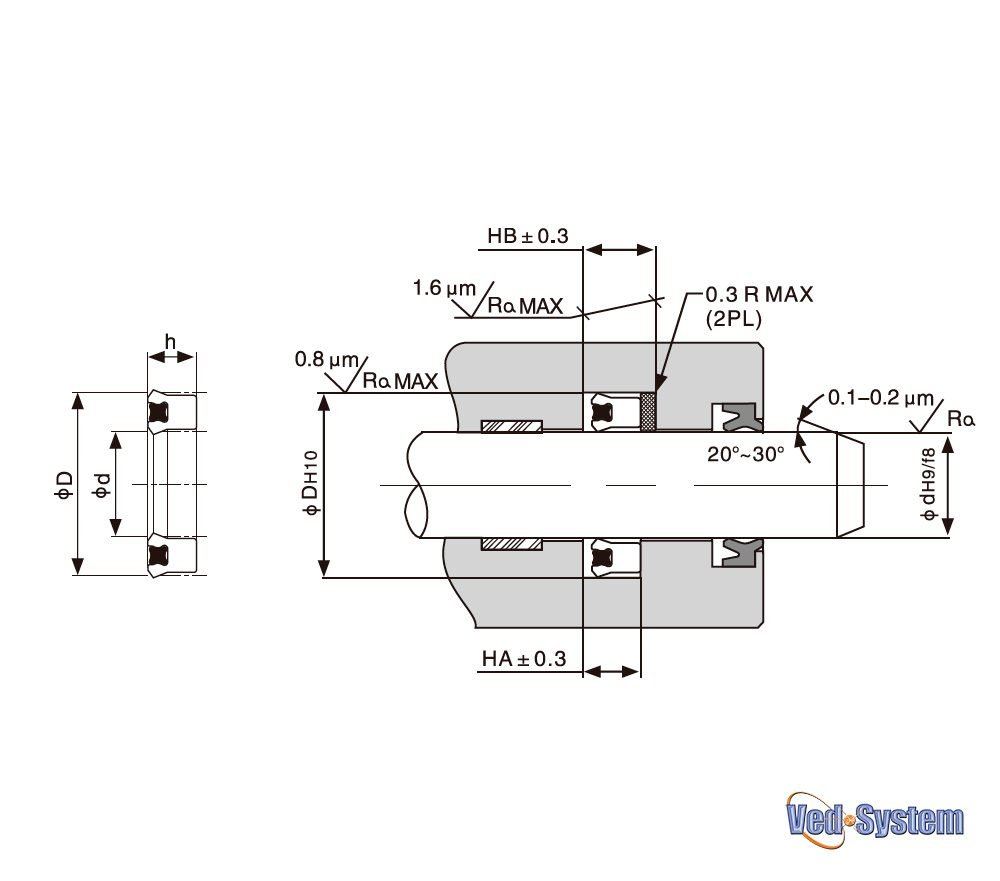

Tabela de Dimensional

Código

Diametro Interno ( d )
Diametro Externo ( D )
Altura ( h )
Alojamento ( HA )
Alojamento ( HB )

Pedido Mínimo

MPI-5,2114
5,2
11
4
200
MPI-6,316,38
6,3
16,3
8
8
10,5
200
MPI-7175
7
17
5
200
MPI-7,117,18
7,1
17,1
8
8
10,5
200
MPI-8188
8
18
8
8
10,5
200
MPI-9198
9
19
8
8
10,5
200
MPI-10208
10
20
8
8
10,5
200
MPI-11185
11
18
5
200
MPI-11,219,25
11,2
19,2
5
200
MPI-11,221,28
11,2
21,2
8
8
10,5
200
MPI-12,520,55
12,5
20,5
5
200
MPI-12,522,58
12,5
22,5
8
8
10,5
200
MPI-14225
14
22
5
200
MPI-14248
14
24
8
8
10,5
200
MPI-15258
15
25
8
8
10,5
200
MPI-16245
16
24
5
200
MPI-16268
16
26
8
8
10,5
200
MPI-1825,55
18
25,5
5
200
MPI-18265
18
26
5
200
MPI-18288
18
28
8
8
10,5
200
MPI-20285
20
28
5
100
MPI-20308
20
30
8
8
10,5
100
MPI-22,4305
22,4
30
5
100
MPI-22,432,48
22,4
32,4
8
8
10,5
100
MPI-23,531,55
23,5
31,5
5
100
MPI-25335
25
33
5
100
MPI-25336
25
33
6
100
MPI-25358
25
35
8
8
10,5
100
MPI-2835,55
28
35,5
5
100
MPI-284310
28
43
10
11
12,5
100
MPI-30386
30
38
6
100
MPI-30406
30
40
6
100
MPI-30407
30
40
7
100
MPI-30408
30
40
8
100
MPI-304310
30
43
10
100
MPI-30459
30
45
9
100
MPI-304510
30
45
10
11
13
100
MPI-31,541,56
31,5
41,5
6
100
MPI-31,546,510
31,5
46,5
10
11
13
100
MPI-32426
32
42
6
100
MPI-35456
35
45
6
100
MPI-35457
35
45
7
100
MPI-35458
35
45
8
100
MPI-354510
35
45
10
100
MPI-35509
35
50
9
100
MPI-355010
35
50
10
11
13
100
MPI-355012
35
50
12
100
MPI-35,5456
35,5
45
6
100
MPI-35,550,510
35,5
50,5
10
11
13
100
MPI-38486
38
48
6
100
MPI-384810
38
48
10
100
MPI-40486
40
48
6
50
MPI-40506
40
50
6
50
MPI-40507
40
50
7
50
MPI-40508
40
50
8
11
13
50
MPI-405010
40
50
10
50
MPI-40559
40
55
9
50
MPI-405510
40
55
10
50
MPI-406012
40
60
12
50
MPI-41,350,36,5
41,3
50,3
6,5
50
MPI-45556
45
55
6
50
MPI-45557
45
55
7
50
MPI-45558
45
55
8
50
MPI-455510
45
55
10
50
MPI-45567
45
56
7
50
MPI-45609
45
60
9
50
MPI-456010
45
60
10
11
13
50
MPI-456012
45
60
12
50
MPI-456312
45
63
12
50
MPI-456512
45
65
12
50
MPI-486310
48
63
10
11
13
50
MPI-50606
50
60
6
50
MPI-50607
50
60
7
50
MPI-50608
50
60
8
50
MPI-506010
50
60
10
50
MPI-506310
50
63
10
50
MPI-50659
50
65
9
50
MPI-506510
50
65
10
11
13
50
MPI-506512
50
65
12
50
MPI-507012
50
70
12
50
MPI-53636
53
63
6
50
MPI-536310
53
63
10
50
MPI-537312
53
73
12
13
15
50
MPI-55656
55
65
6
50
MPI-55657
55
65
7
13
15
50
MPI-55658
55
65
8
13
15
50
MPI-55659
55
65
9
50
MPI-556510
55
65
10
50
MPI-556810
55
68
10
50
MPI-55706
55
70
6
50
MPI-55709
55
70
9
50
MPI-557010
55
70
10
50
MPI-557012
55
70
12
50
MPI-557112
55
71
12
50
MPI-557512
55
75
12
13
15
50
MPI-56666
56
66
6
50
MPI-567612
56
76
12
13
15
50
MPI-58686
58
68
6
50
MPI-60706
60
70
6
30
MPI-60707
60
70
7
30
MPI-60708
60
70
8
30
MPI-607010
60
70
10
30
MPI-60717
60
71
7
30
MPI-607310
60
73
10
30
MPI-60758
60
75
8
30
MPI-60759
60
75
9
30
MPI-607510
60
75
10
30
MPI-607512
60
75
12
30
MPI-60809
60
80
9
30
MPI-608012
60
80
12
13
15
30
MPI-63736
63
73
6
30
MPI-638312
63
83
12
13
15
30
MPI-65756
65
75
6
30
MPI-65758
65
75
8
30
MPI-657810
65
78
10
30
MPI-65809
65
80
9
30
MPI-658010
65
80
10
13
15
30
MPI-658012
65
80
12
30
MPI-658512
65
85
12
13
15
30
MPI-67776
67
77
6
30
MPI-678712
67
87
12
30
MPI-70806
70
80
6
20
MPI-70808
70
80
8
20
MPI-708012
70
80
12
20
MPI-70839
70
83
9
20
MPI-708310
70
83
10
20
MPI-70856
70
85
6
20
MPI-70859
70
85
9
20
MPI-708510
70
85
10
13
15
20
MPI-708512
70
85
12
20
MPI-709012
70
90
12
13
15
20
MPI-71806
71
80
6
20
MPI-719112
71
91
12
20
MPI-75856
75
85
6
20
MPI-75858
75
85
8
20
MPI-758810
75
88
10
20
MPI-75906
75
90
6
20
MPI-75909
75
90
9
20
MPI-759010
75
90
10
20
MPI-759512
75
95
12
13
15
20
MPI-80906
80
90
6
20
MPI-80908
80
90
8
20
MPI-80909
80
90
9
20
MPI-809310
80
93
10
20
MPI-80956
80
95
6
20
MPI-80959
80
95
9
20
MPI-809510
80
95
10
20
MPI-801006
80
100
6
20
MPI-8010012
80
100
12
13
15
20
MPI-851009
85
100
9
20
MPI-8510010
85
100
10
20
MPI-8510012
85
100
12
20
MPI-8510512
85
105
12
13
15
20
MPI-901006
90
100
6
20
MPI-901059
90
105
9
20
MPI-9011010
90
110
10
20
MPI-9510510
95
105
10
20
MPI-9510512
95
105
12
20
MPI-951109
95
110
9
20
MPI-9511010
95
110
10
20
MPI-9511012
95
110
12
20
MPI-9511512
95
115
12
13
15
20
MPI-981129
98
112
9
20
MPI-1001159
100
115
9
20
MPI-10011510
100
115
10
20
MPI-10011512
100
115
12
20
MPI-10012010
100
120
10
20
MPI-10012012
100
120
12
20
MPI-10012015
100
120
15
20
MPI-1051209
105
120
9
20
MPI-10512010
105
120
10
20
MPI-10512512
105
125
12
20
MPI-10512515
105
125
15
20
MPI-10512516
105
125
16
17
20
20
MPI-10612616
106
126
16
17
20
20
MPI-1101259
110
125
9
10
MPI-11012510
110
125
10
10
MPI-11013010
110
130
10
10
MPI-11013012
110
130
12
10
MPI-11013015
110
130
15
10
MPI-11013016
110
130
16
17
20
10
MPI-1121259
112
125
9
10
MPI-11213216
112
132
16
17
20
10
MPI-1151309
115
130
9
10
MPI-11513010
115
130
10
10
MPI-11513512
115
135
12
10
MPI-11513515
115
135
15
10
MPI-11513516
115
135
16
10
MPI-1181339
118
133
9
10
MPI-11813816
118
138
16
17
20
10
MPI-1201359
120
135
9
10
MPI-12013510
120
135
10
10
MPI-12014010
120
140
10
10
MPI-12014012
120
140
12
10
MPI-12014015
120
140
15
10
MPI-12014016
120
140
16
17
20
10
MPI-1251409
125
140
9
10
MPI-12514010
125
140
10
10
MPI-12514512
125
145
12
10
MPI-12514515
125
145
15
10
MPI-12514516
125
145
16
17
20
10
MPI-12714014,3
127
140
14,3
10
MPI-1301459
130
145
9
17
20
10
MPI-13014510
130
145
10
10
MPI-13015012
130
150
12
17
20
10
MPI-13015015
130
150
15
10
MPI-13015016
130
150
16
10
MPI-1351509
135
150
9
10
MPI-1361509
136
150
9
10
MPI-1401506
140
150
6
10
MPI-1401559
140
155
9
10
MPI-14016012
140
160
12
10
MPI-14016015
140
160
15
10
MPI-14016016
140
160
16
17
20
10
MPI-1451609
145
160
9
10
MPI-1481679,5
148
167
9,5
10
MPI-15017012
150
170
12
10
MPI-15017016
150
170
16
10
MPI-1601759
160
175
9
5
MPI-17019010
170
190
10
5
MPI-18020012,5
180
200
12,5
13,5
16,5
5
MPI-20024012
200
240
12
13
16
5

Copyright © 2026 Vedsystem. Criado por Ricardo Bispo - todos os direitos registrados.

payment
Home
Loja
Contato
Whats App
