EU

EU

Descrição

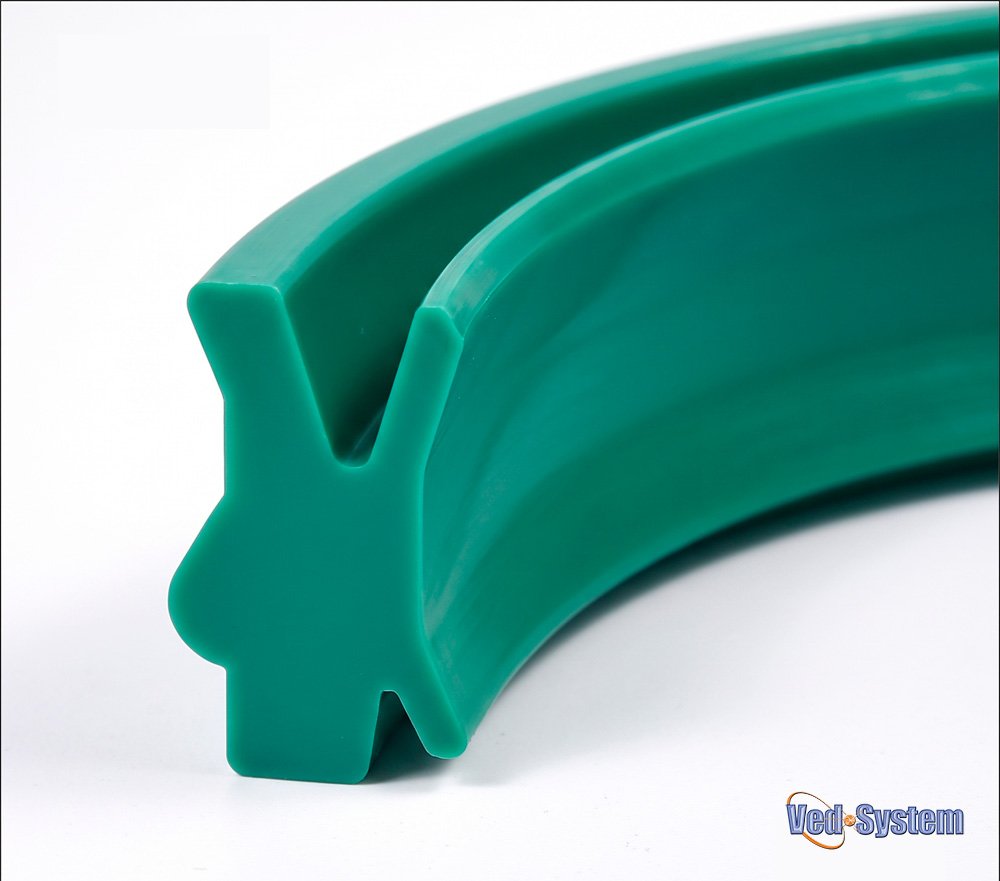

O modelo EU foi projetado para a vedação e proteção contra poeira de hastes de cilindros, desempenhando também uma função de fixação.

Parâmetros Técnicos

Pressão de trabalho: ≤ 1,6 MPa
Temperatura de trabalho: -35ºC a +100ºC
Velocidade de movimento alternativo: ≤ 1 m/s



Fluido

Ar lubrificado e ar seco, bem como ar isento de óleo (requer lubrificação inicial durante a montagem).

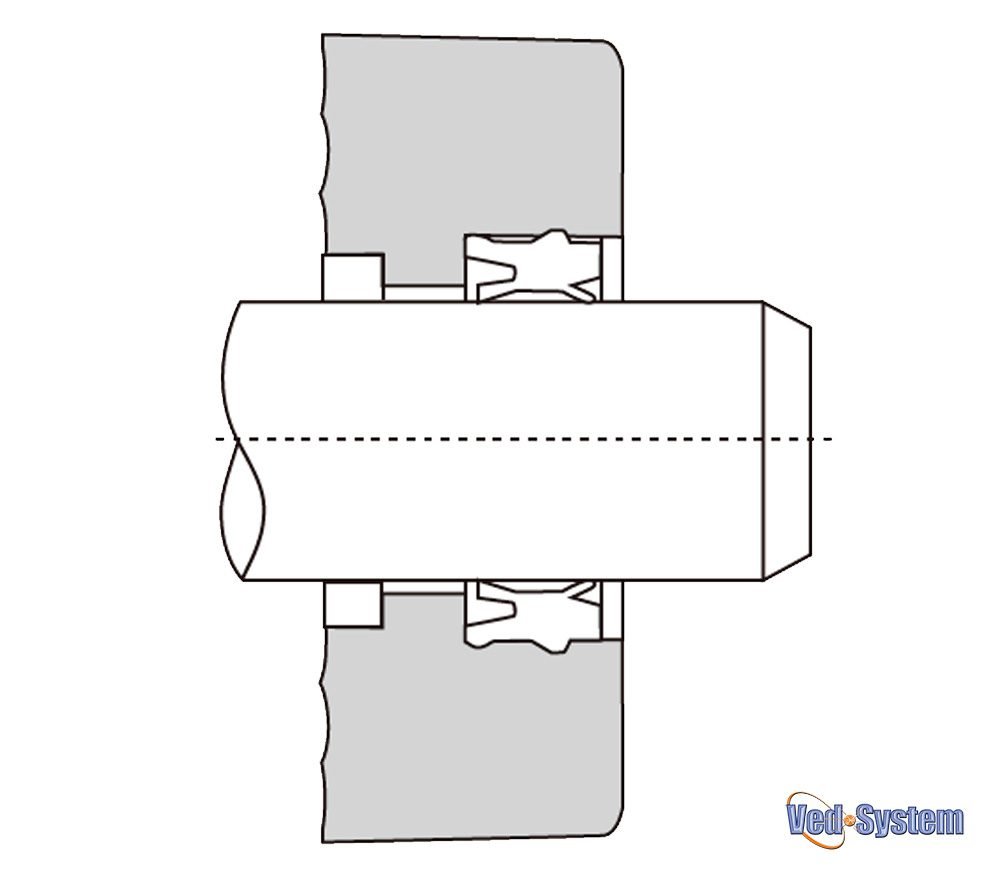

Instalação

Para evitar danos ao lábio de vedação, devem ser tomadas precauções para evitar arestas vivas durante a instalação.

Material

TPU (poliuretano) 93A

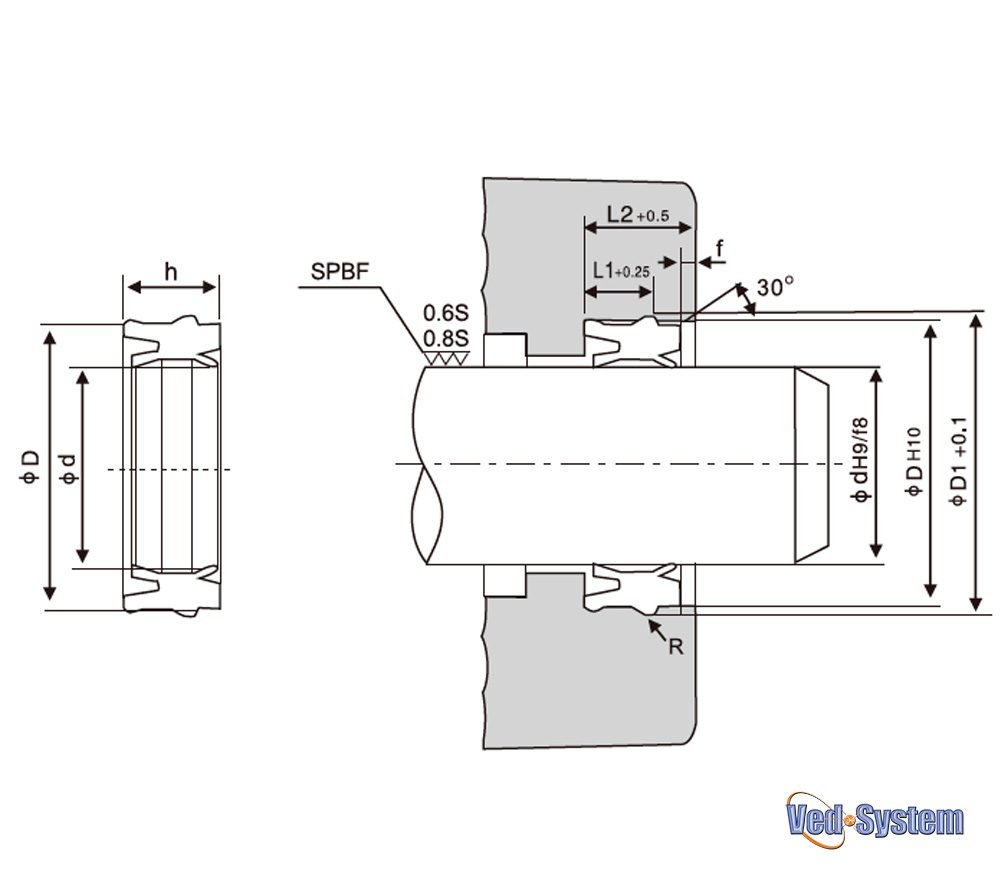

Tabela de Dimensional

Codigo
d
D
h
D1
L1
L2
R
f

Pedido Minimo

EU-12A
12
19
10
21
7,7
12
1
1,5
100
EU-12B
12
20
10,7
22
8,8
13
1,1
1,5
100
EU-12
12
22
10,7
24
8,8
13
1,1
1,5
100
EU-14
14
24
10,7
26
8,8
13
1,1
1,5
100
EU-16
16
26
10,7
28
8,8
13
1,1
1,5
100
EU-18A
18
26
10,7
28
8,8
13
1,1
1,5
100
EU-18
18
28
10,7
30
8,8
13
1,1
1,5
100
EU-20
20
30
10,7
32
8,8
13
1,1
1,5
100
EU-20A
20
33
11,2
35,5
9,4
14
1,4
2
100
EU-22
22
32
11,2
34,5
9,4
14
1,4
2
100
EU-25
25
35
11,2
37,5
9,4
14
1,4
2
100
EU-25A
25
37
11,2
39,5
9,4
14
1,4
2
100
EU-30
30
40
11,2
42,5
9,4
14
1,4
2
100
EU-31
31
45
10,7
47,5
9,2
13,5
1,4
2
100
EU-32
32
42
11,2
44,5
9,4
14
1,4
2
100
EU-35
35
45
11,2
100
EU-40
40
50
11,2
52,5
9,4
14
1,4
2
100
EU-45
45
55
12,2
58,2
10,4
15
1,8
2
100
EU-50
50
60
12,2
63,2
10,4
15
1,8
2
100
EU-63
63
75
13
78,2
11,4
16
1,8
2
100
