E8

E8

Descrição

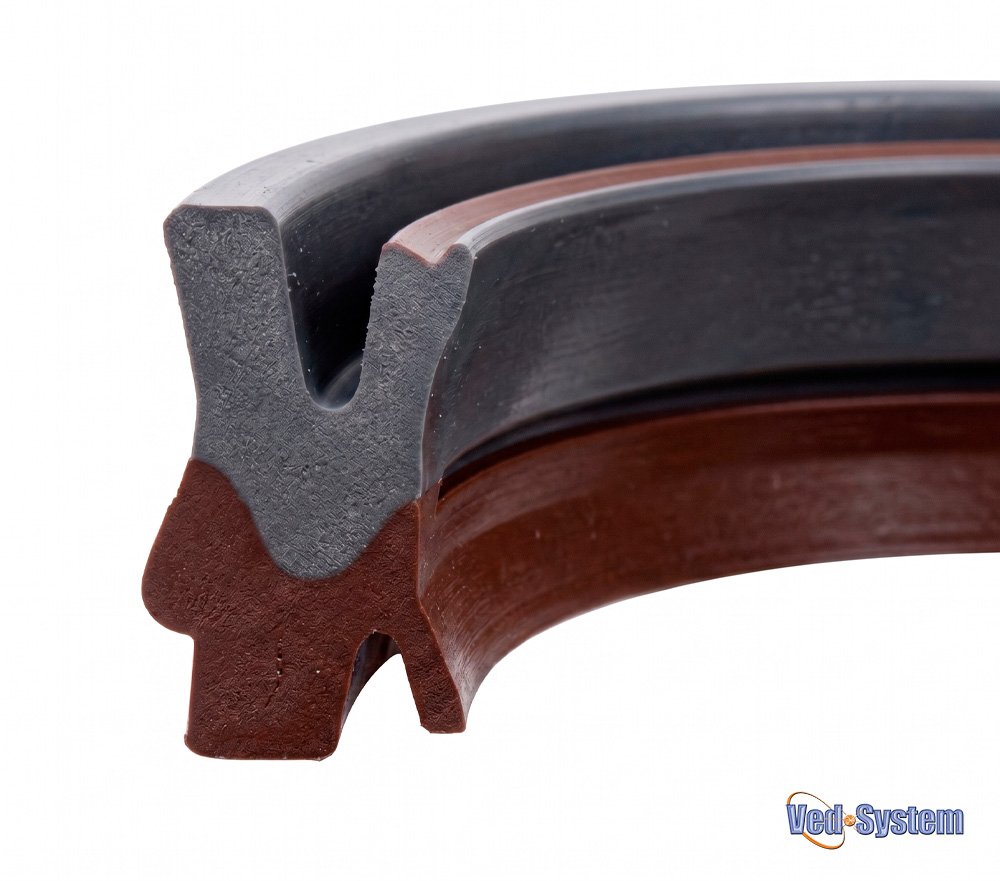

O modelo E8 foi projetado para a vedação e proteção contra poeira de hastes de cilindros, desempenhando também uma função de fixação.

Parâmetros Técnicos

Pressão de trabalho: 51,6 MPa
Temperatura de trabalho: -35ºC a +100ºC
Velocidade de movimento alternativo: 51 m/s

Fluido

Ar lubrificado e ar seco, bem como ar isento de óleo (requer lubrificação inicial durante a montagem).

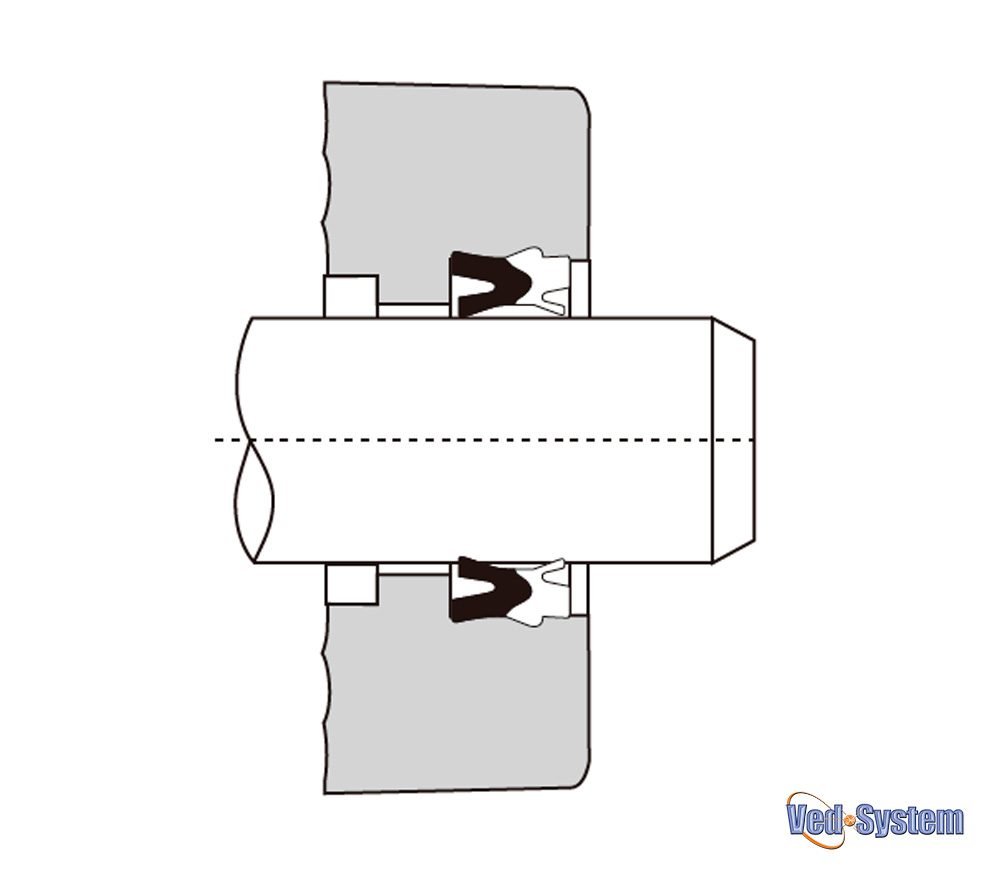

Instalação

Para evitar danos ao lábio de vedação, devem ser tomadas precauções para evitar arestas vivas durante a instalação.

Material

TPU (poliuretano) 90A + NBR

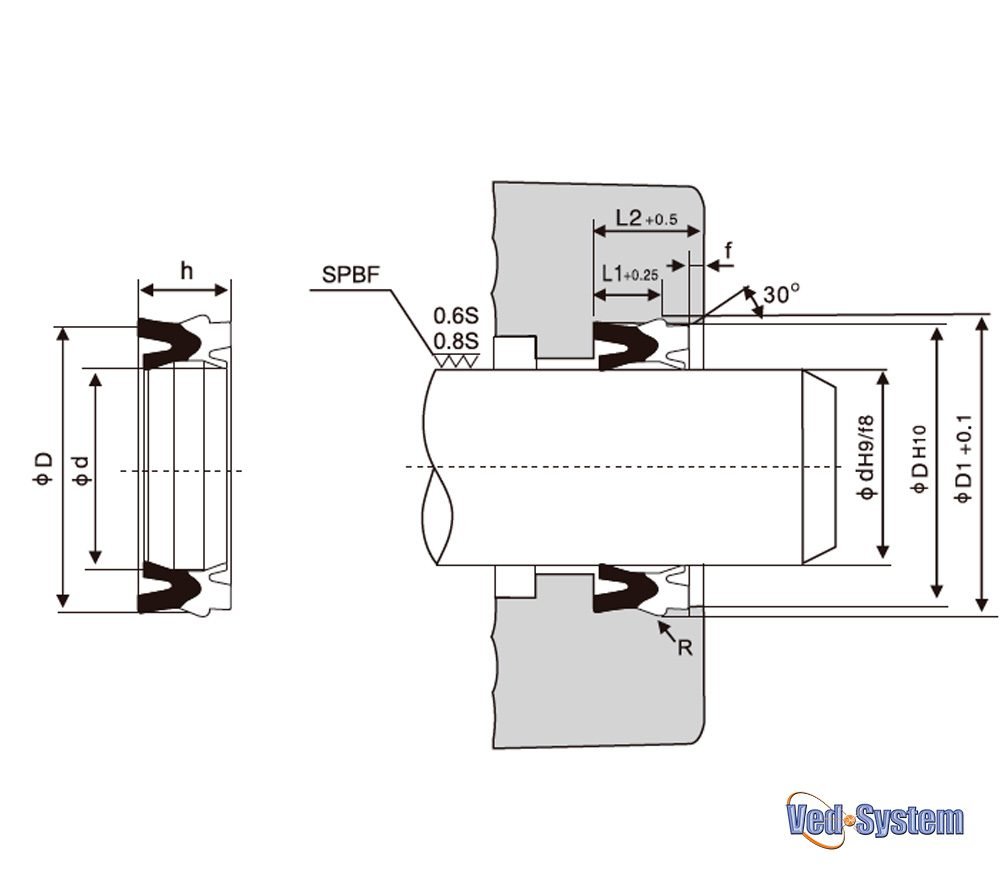

Tabela de Dimensional

Codigo	d	D	h	D1	L1	L2	R	f	Pedido Minimo
E8-12A	12	19	10	21	7,7	12	1	1,5	100
E8-12B	12	20	10,7	22	8,8	13	1,1	1,5	100
E8-12	12	22	10,7	24	8,8	13	1,1	1,5	100
E8-14	14	24	10,7	26	8,8	13	1,1	1,5	100
E8-16	16	26	10,7	28	8,8	13	1,1	1,5	100
E8-18A	18	26	10,7	28	8,8	13	1,1	1,5	100
E8-18	18	28	10,7	30	8,8	13	1,1	1,5	100
E8-20	20	30	10,7	32	8,8	13	1,1	1,5	100
E8-20A	20	33	11,2	35,5	9,4	14	1,4	2	100
E8-22	22	32	11,2	34,5	9,4	14	1,4	2	100
E8-25	25	35	11,2	37,5	9,4	14	1,4	2	100
E8-25A	25	37	11,2	39,5	9,4	14	1,4	2	100
E8-30	30	40	11,2	42,5	9,4	14	1,4	2	100
E8-31	31	45	10,7	47,5	9,2	13,5	1,4	2	100
E8-32	32	42	11,2	44,5	9,4	14	1,4	2	100
E8-35	35	45	11,2						100
E8-40	40	50	11,2	52,5	9,4	14	1,4	2	100
E8-45	45	55	12,2	58,2	10,4	15	1,8	2	100
E8-50	50	60	12,2	63,2	10,4	15	1,8	2	100
E8-63	63	75	13	78,2	11,4	16	1,8	2	100
