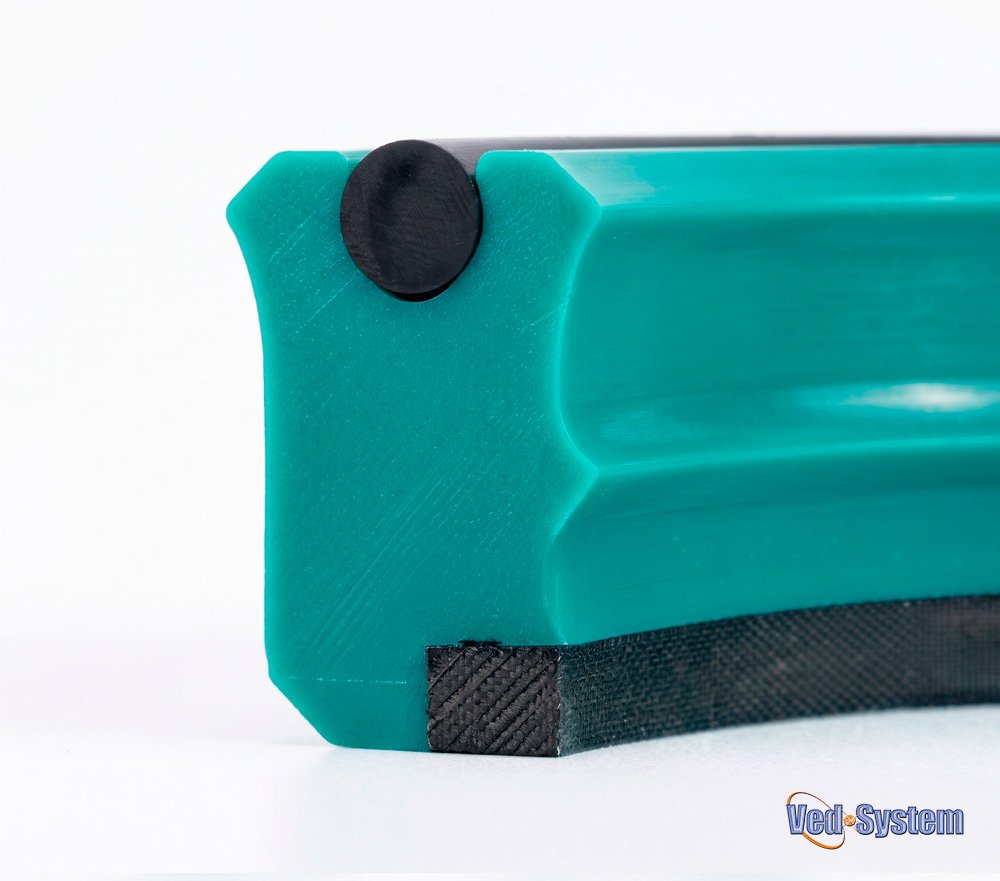

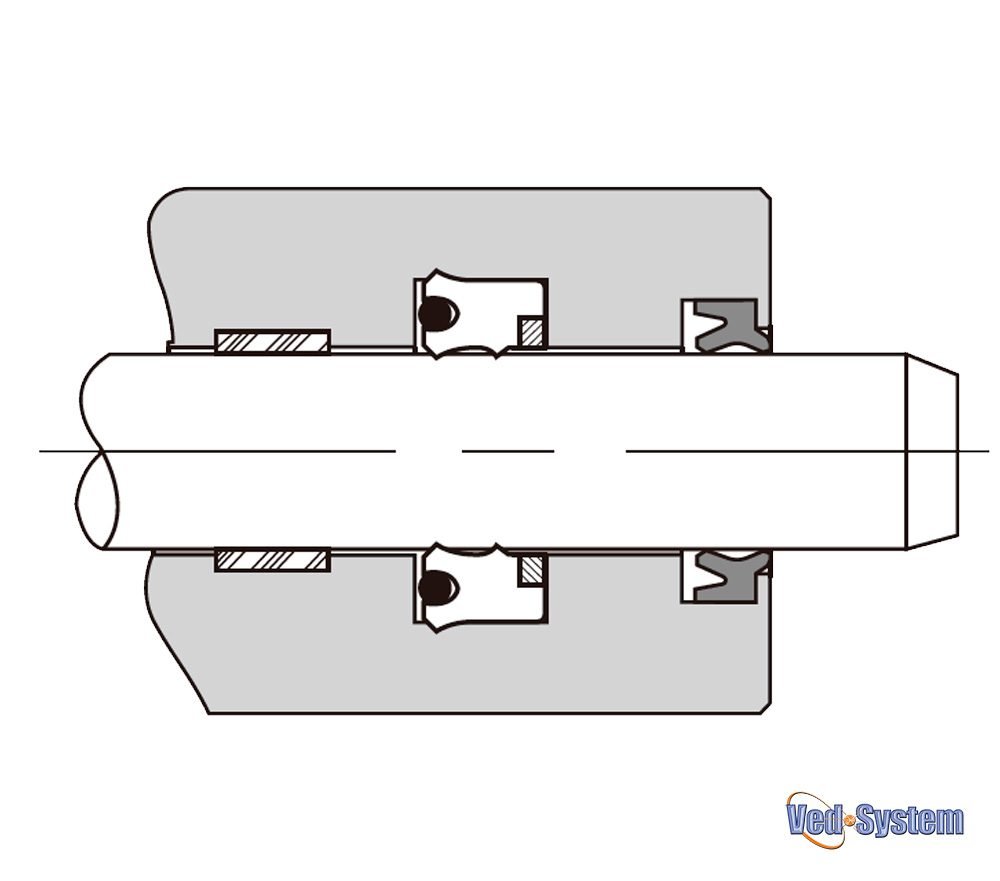

A vedação de haste BD é um novo produto de vedação que apresenta dois lábios de vedação e um anel antiextrusão de alta resistência. A ação dos dois lábios de vedação mantém uma lubrificação adicional na zona de vedação, reduzindo significativamente o atrito a seco e o desgaste, prolongando assim a vida útil do elemento de vedação. Em certas condições, um desempenho de vedação satisfatório só pode ser alcançado com duas vedações instaladas em alojamentos separados, uma à frente e outra atrás. No entanto, a vedação do tipo BD, com seu design de lábio duplo, pode substituir configurações em tandem mais dispendiosas. Esse tipo de vedação pode ser utilizado em diversas aplicações onde a borracha comum ou a borracha reforçada com tecido não atendem aos requisitos físicos.
• Excelente resistência ao desgaste.
• Capacidade de resistência a choques e propriedades antiextrusão.
• Baixa deformação por compressão.
• Adequada para as condições de operação mais exigentes.
• Proporciona lubrificação adequada devido ao fluido pressurizado entre os lábios de vedação.
• Melhora o desempenho da vedação em condições de pressão zero.
• Impede efetivamente a entrada de ar externo.
Parâmetros Técnicos
Pressão de trabalho: ≤ 50 MPa
Temperatura de trabalho: -30ºC a +100ºC
Velocidade de movimento alternativo: ≤ 0,5 m/s
Fluido
Óleo hidráulico (à base de óleo mineral)

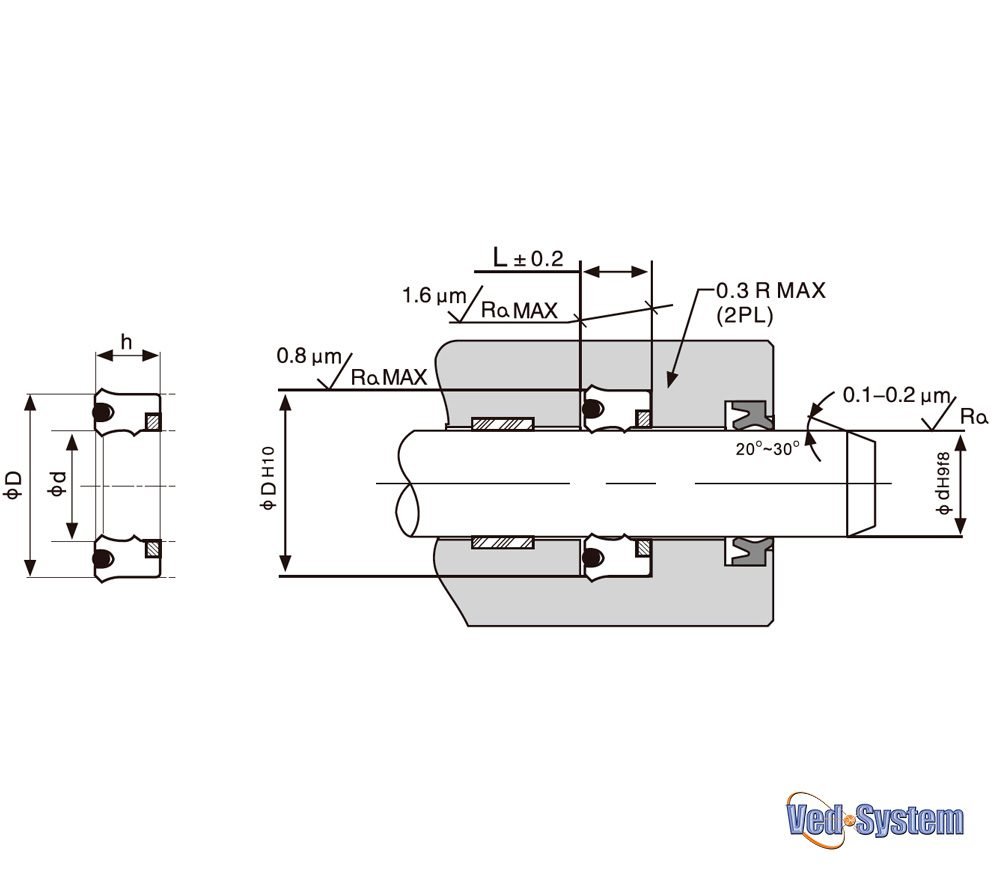

Estes elementos de vedação devem possuir uma folga axial (consulte as colunas H e L). Para evitar danos aos lábios de vedação, não force o elemento de vedação sobre bordas afiadas durante a instalação.
Material
Poliuretano (PU) 93A. O-rings em NBR 70A. Anel de desgaste em POM.
Codigo | d | D | h | L | d1 | Pedido Minimo |
BD-405511,4 | 40 | 55 | 11,4 | 12,5 | 40,5 | 50 |
BD506511,4 | 50 | 65 | 11,4 | 12,5 | 50,5 | 50 |
BD567111,4 | 56 | 71 | 11,4 | 12,5 | 56,5 | 50 |
BD607511,4 | 60 | 75 | 11,4 | 12,5 | 60,5 | 50 |
BD637811,4 | 63 | 78 | 11,4 | 12,5 | 63,5 | 50 |
BD658011,4 | 65 | 80 | 11,4 | 12,5 | 65,5 | 50 |
BD708511,4 | 70 | 85 | 11,4 | 12,5 | 70,5 | 50 |
BD759011,4 | 75 | 90 | 11,4 | 12,5 | 75,5 | 50 |
BD809511,4 | 80 | 95 | 11,4 | 12,5 | 80,5 | 50 |
BD8510011,4 | 85 | 100 | 11,4 | 12,5 | 85,5 | 50 |
BD8510012 | 85 | 100 | 12,0 | 13,0 | 85,5 | 50 |
BD9010511,4 | 90 | 105 | 11,4 | 12,5 | 90,5 | 50 |
BD9511012 | 95 | 110 | 12,0 | 13,0 | 95,5 | 50 |
BD10011512 | 100 | 115 | 12,0 | 13,0 | 100,5 | 25 |
BD10012013,5 | 100 | 120 | 13,5 | 15,0 | 100,6 | 25 |
BD10012014,5 | 100 | 120 | 14,5 | 16,0 | 100,6 | 25 |
BD11013014,5 | 110 | 130 | 14,5 | 16,0 | 110,6 | 25 |
BD12014014,5 | 120 | 140 | 14,5 | 16,0 | 120,6 | 25 |
BD12514514,5 | 125 | 145 | 14,5 | 16,0 | 125,6 | 25 |
BD13015014,5 | 130 | 150 | 14,5 | 16,0 | 130,0 | 25 |
BD14016014,5 | 140 | 160 | 14,5 | 16,0 | 140,6 | 25 |
BD15017014,5 | 150 | 170 | 14,5 | 16,0 | 150,6 | 25 |
BD16018014,5 | 160 | 180 | 14,5 | 16,0 | 160,6 | 25 |
BD17019014,5 | 170 | 190 | 14,5 | 16,0 | 170,6 | 25 |
BD18020518,2 | 180 | 205 | 18,2 | 20,0 | 180,8 | 25 |
BD19021518,2 | 190 | 215 | 18,2 | 20,0 | 190,8 | 25 |
BD20023022,7 | 200 | 230 | 22,7 | 25,0 | 200,8 | 10 |
BD22025022,7 | 220 | 250 | 22,7 | 25,0 | 2200,8 | 10 |
BD23026022,7 | 230 | 260 | 22,7 | 25,0 | 230,8 | 10 |
BD24027022,7 | 240 | 270 | 22,7 | 25,0 | 240,8 | 10 |
